Une panne de démarrage sur un 1.5 dCi conduit souvent à chercher le capteur d’arbre à cames, sans savoir où regarder ni comment le distinguer du capteur PMH. Sur le moteur Renault K9K, son emplacement dépend de la version et du véhicule, mais il se trouve généralement côté distribution, en bout d’arbre à cames, sur la culasse. Je détaille ici les repères, l’accès, les symptômes et les contrôles à effectuer avant de remplacer cette pièce.
Les repères essentiels pour localiser et contrôler ce capteur
- Emplacement courant : côté distribution, près de l’extrémité de l’arbre à cames.
- Attention à la confusion : le capteur PMH se trouve généralement près du volant moteur et de la boîte.
- Accès variable : certaines Clio, Kangoo, Mégane, Dacia ou Nissan nécessitent de déposer des conduits ou l’admission.
- Diagnostic indispensable : un code P0340 ou P0341 ne condamne pas automatiquement le capteur.
- Coût indicatif : environ 70 à 230 € pour la pièce et la main-d’œuvre, selon le modèle et l’accès.
Où se trouve le capteur d’arbre à cames sur un 1.5 dCi
Sur la majorité des moteurs 1.5 dCi K9K, le capteur d’arbre à cames est monté sur la partie supérieure du moteur, du côté de la distribution. Il lit la position de l’arbre à cames afin que le calculateur puisse synchroniser l’injection avec la position des pistons.

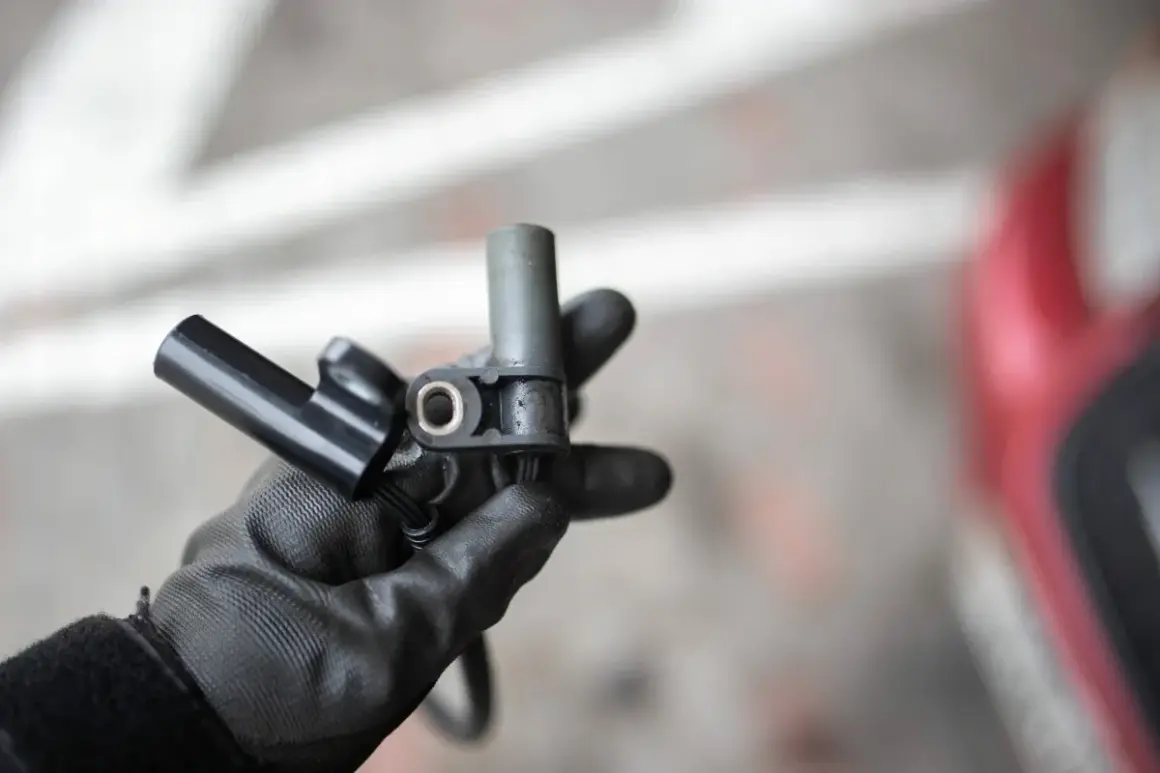

Le repère le plus utile consiste à suivre le faisceau électrique qui arrive près de la culasse, à proximité de la poulie ou du pignon d’arbre à cames. Le capteur ressemble généralement à une petite pièce cylindrique ou allongée, maintenue par une vis et équipée d’un connecteur électrique.
Un emplacement qui change selon le code moteur
Le terme 1.5 dCi recouvre de nombreuses versions du moteur K9K. Une Clio 3, une Dacia Sandero, un Kangoo, une Mégane ou un Nissan Qashqai peuvent donc présenter un accès différent, même avec une cylindrée identique.
Sur certains véhicules, le capteur est visible après avoir retiré le cache moteur et un conduit d’air. Sur d’autres, la tubulure d’admission ou certains éléments périphériques gênent directement son accès. Je conseille de relever le code moteur et l’année du véhicule avant de démonter quoi que ce soit.Ne pas le confondre avec le capteur PMH
La confusion est très fréquente. Le capteur PMH, aussi appelé capteur de vilebrequin, surveille la position et le régime du vilebrequin. Il est généralement installé près de la cloche d’embrayage ou du volant moteur, donc beaucoup plus bas et plus près de la boîte de vitesses.
Le capteur d’arbre à cames se situe plutôt en hauteur, vers la culasse et la distribution. Cette distinction évite de remplacer la mauvaise pièce, surtout lorsque le diagnostic électronique indique seulement un défaut de synchronisation.
Comment accéder au capteur sans dérégler la distribution
Le remplacement est souvent faisable par un bon bricoleur, mais l’espace disponible varie fortement. Le capteur lui-même ne demande pas de déposer la courroie de distribution dans la plupart des cas. En revanche, il ne faut jamais déplacer la courroie ni forcer sur la poulie pour gagner quelques centimètres.- Garez le véhicule sur une surface plane, coupez le contact et laissez refroidir le moteur.
- Débranchez la borne négative de la batterie si l’accès au connecteur est serré.
- Retirez le cache moteur, les conduits d’air ou le boîtier qui masquent la zone.
- Repérez le capteur et photographiez le passage du faisceau avant démontage.
- Déverrouillez le connecteur sans tirer sur les fils.
- Déposez la vis de maintien, puis sortez le capteur en le faisant légèrement pivoter.
- Nettoyez la portée, installez le joint neuf si la pièce en possède un, puis remontez sans serrer excessivement.
Avant de débrancher la pièce, je prends toujours une photo de son orientation et du cheminement du câble. Cela paraît anodin, mais un faisceau mal repositionné peut toucher une partie chaude ou mobile et provoquer une nouvelle panne après quelques kilomètres.
Ce qu’il ne faut pas démonter inutilement
La courroie de distribution, le tendeur et la poulie d’arbre à cames ne doivent pas être déposés pour un simple remplacement de capteur, sauf procédure spécifique du constructeur. Si le capteur est difficile à atteindre, il vaut mieux retirer proprement un conduit ou une pièce d’admission que prendre appui sur la courroie.
Sur certaines versions, l’admission doit effectivement être écartée pour accéder à la vis. Cette opération augmente le temps de travail, mais elle reste préférable à un démontage improvisé de la distribution, dont le mauvais calage peut entraîner de graves dommages moteur.
Les symptômes d’un capteur d’arbre à cames défaillant
Un capteur défectueux perturbe l’identification du cylindre et la synchronisation de l’injection. Le symptôme le plus connu est un démarrage difficile, surtout à chaud, mais la panne peut aussi se manifester par un démarrage impossible ou un moteur qui fonctionne en mode dégradé.- démarrage long après plusieurs tours de démarreur;
- calages occasionnels ou fonctionnement irrégulier;
- voyant moteur allumé;
- perte de puissance et régime limité;
- consommation ou fumée anormale dans certains cas;
- codes défaut comme P0340 ou P0341.
Un défaut peut être intermittent. Le véhicule démarre alors normalement certains jours, puis refuse de partir après un arrêt court. J’ai constaté que ce scénario est souvent attribué trop vite aux bougies de préchauffage, alors qu’un problème de connecteur, de faisceau ou de synchronisation peut produire les mêmes symptômes.
Il faut aussi garder à l’esprit qu’un capteur d’arbre à cames n’est pas toujours la cause première. Une batterie faible, un capteur PMH défaillant, une distribution décalée ou une alimentation électrique instable peuvent générer un défaut très proche.
Quels contrôles effectuer avant de remplacer la pièce
Le premier contrôle consiste à lire les défauts avec une valise OBD, puis à vérifier les données en temps réel pendant le démarrage. Un code lié à la position de l’arbre à cames donne une direction de recherche, mais il ne constitue pas une preuve suffisante pour commander immédiatement un capteur.
Une vérification simple du connecteur
Inspectez le connecteur à la recherche d’oxydation, d’huile, de broche repoussée ou de verrouillage cassé. Le câble passe parfois près de la distribution et peut être frotté, pincé ou durci par la chaleur. Une réparation du faisceau suffit alors, avec un coût bien inférieur à celui d’un remplacement inutile.
Contrôler la synchronisation moteur
Si le capteur est neuf mais que le moteur refuse toujours de démarrer, il faut vérifier la cohérence entre les signaux du PMH et de l’arbre à cames. Sur un moteur ayant subi une intervention récente, le calage de la distribution devient prioritaire.
Je déconseille de mesurer une résistance au multimètre sans connaître le type exact de capteur. Les versions à effet Hall et les capteurs inductifs ne se contrôlent pas de la même manière. Une mesure de tension, l’observation du signal à l’oscilloscope ou les données de synchronisation de la valise sont plus fiables, à condition d’utiliser les valeurs correspondant au code moteur.
Remplacement, prix et erreurs fréquentes
Le prix du capteur varie selon la marque et la version du K9K. En France, une pièce adaptable coûte souvent 20 à 80 €, tandis qu’une pièce de qualité équivalente à l’origine peut atteindre 90 € ou davantage. La main-d’œuvre se situe fréquemment entre 50 et 150 €, selon l’accessibilité.
| Intervention | Durée indicative | Budget courant |
|---|---|---|
| Contrôle du connecteur et lecture OBD | 20 à 45 minutes | 30 à 80 € |
| Remplacement avec accès direct | 30 à 60 minutes | 70 à 160 € |
| Remplacement avec dépose d’éléments d’admission | 1 à 2 heures | 120 à 230 € |
Ces montants restent des ordres de grandeur, pas un devis. Le tarif horaire local, l’état des vis et la nécessité de remplacer un joint ou un connecteur peuvent modifier la facture.
Lire aussi : Joint spi de vilebrequin qui fuit - symptômes et prix
Les erreurs qui reviennent le plus souvent
- commander un capteur prévu pour un autre code K9K;
- confondre le capteur d’arbre à cames avec le capteur PMH;
- tirer sur le faisceau au lieu de déverrouiller le connecteur;
- remonter un joint torique pincé ou réutiliser un joint abîmé;
- effacer le code défaut sans vérifier si la panne revient;
- négliger le calage de distribution après une intervention récente.
Une pièce bon marché peut fonctionner correctement, mais les capteurs de qualité médiocre sont une source classique de pannes intermittentes. Pour un moteur qui a déjà des problèmes de démarrage, je préfère une référence fiable et une vérification du signal plutôt que plusieurs remplacements successifs.
Le bon réflexe avant de refermer le capot
Pour localiser le capteur sur votre 1.5 dCi, partez du code moteur et de la position de la distribution, puis suivez le faisceau jusqu’à la culasse. Ne vous fiez pas uniquement à une photographie trouvée pour une Clio ou une Dacia voisine, car l’implantation peut changer selon la génération.
Après remontage, vérifiez que le connecteur est verrouillé, que le câble est éloigné de la courroie et qu’aucun défaut ne réapparaît lors de plusieurs démarrages. Si le problème persiste malgré un capteur neuf, la prochaine étape logique est le contrôle du PMH, du faisceau et du calage moteur, plutôt qu’un nouvel échange de pièces au hasard.
