Un fusible airbag défaillant peut désactiver une partie du système de retenue sans empêcher le moteur de démarrer. Je vous explique où chercher, comment identifier la vraie cause d’un voyant allumé, quelles précautions prendre avant toute intervention et quel budget prévoir en France.
L’essentiel à retenir avant de toucher au circuit
- L’emplacement du fusible dépend du modèle et se trouve dans la notice ou la légende du boîtier.
- Un fusible grillé est souvent la conséquence d’un défaut, pas la cause unique de la panne.
- Il faut remplacer le fusible par un modèle de même ampérage, jamais par un calibre supérieur.
- Un voyant SRS allumé peut signifier que les airbags et prétensionneurs ne fonctionneront pas correctement.
- Le diagnostic fiable passe par une valise compatible airbag, et non par un simple lecteur OBD moteur.
À quoi sert le fusible du système airbag
Le fusible protège l’alimentation électrique du système SRS, c’est-à-dire l’ensemble formé par les airbags, les prétensionneurs de ceinture, les capteurs et le calculateur de sécurité. Selon le véhicule, un seul fusible peut alimenter plusieurs éléments ou plusieurs protections peuvent être réparties dans les boîtiers habitacle et moteur.
Son rôle est de couper le courant en cas de surcharge ou de court-circuit. Il ne commande pas directement le déclenchement du coussin gonflable. Le calculateur surveille en permanence la tension, les résistances et la continuité des circuits afin de détecter une anomalie.
Je déconseille donc de conclure trop vite que le remplacement du fusible réglera le problème. Lorsqu’il fond de nouveau immédiatement, cela indique généralement un défaut persistant dans le câblage, un connecteur ou un élément du système.
Où se trouve-t-il

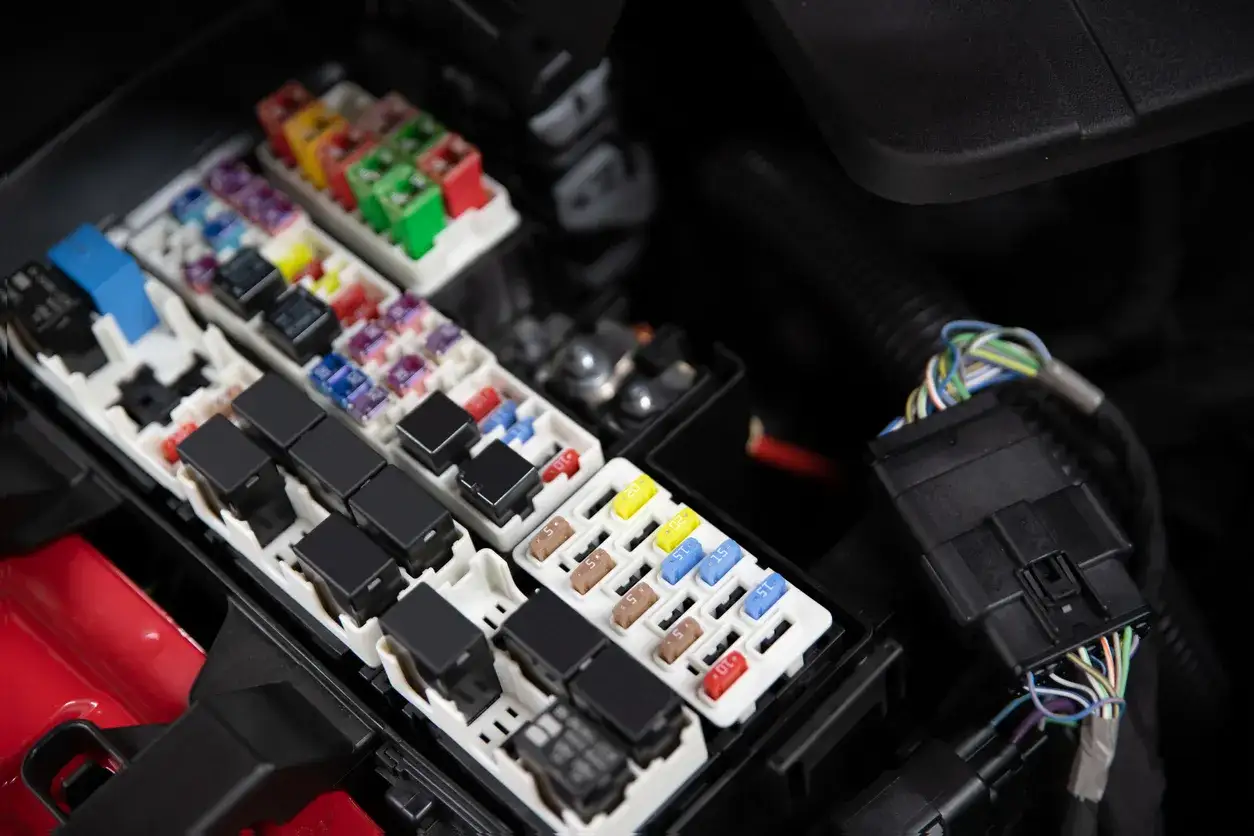

Il peut être installé dans la boîte à fusibles située sous le tableau de bord, près de la porte conducteur, derrière la boîte à gants ou dans le compartiment moteur. L’étiquette du couvercle donne parfois une indication comme SRS, AIRBAG, SRSCM ou une référence de fusible, mais la notice du véhicule reste la source la plus sûre.
La position et l’ampérage changent d’une marque à l’autre, voire d’une motorisation à l’autre. Une référence valable sur une Renault Clio ne l’est pas nécessairement sur une Peugeot 208 ou une Toyota Yaris, même si le principe reste identique.
Voyant airbag allumé et fusible intact
Un voyant qui reste allumé après le démarrage signale une anomalie mémorisée par le calculateur SRS. Le fusible peut parfaitement être intact. Dans ce cas, le défaut concerne souvent un connecteur sous un siège, un prétensionneur, le contacteur tournant du volant ou une tension de batterie trop faible.
| Symptôme | Cause possible | Première vérification |
|---|---|---|
| Voyant apparu après un déplacement du siège | Connecteur ou faisceau sous le siège | Inspection visuelle sans débrancher le connecteur |
| Voyant après remplacement de batterie | Chute de tension ou défaut enregistré | Lecture des codes avec un outil SRS |
| Fusible qui grille à nouveau | Court-circuit ou composant défectueux | Arrêt des remplacements successifs et diagnostic professionnel |
| Voyant après une collision | Airbag déclenché, prétensionneur actif ou données d’accident | Contrôle complet du système |
Le contacteur tournant, parfois appelé spirale de volant, assure la liaison électrique avec l’airbag conducteur tout en permettant au volant de tourner. Une usure de cette pièce peut aussi provoquer un voyant intermittent, parfois accompagné d’un avertisseur sonore qui ne fonctionne plus.
J’ai souvent constaté que la panne était attribuée au fusible alors que le défaut venait simplement d’une connexion perturbée sous un siège. Cela ne justifie pas de manipuler les prises au hasard, car les circuits pyrotechniques nécessitent une procédure précise et un diagnostic adapté.
Comment vérifier et remplacer le fusible sans prendre de risque
Une vérification simple est possible si elle reste limitée au boîtier de fusibles. Coupez le contact, retirez la clé ou éloignez la télécommande, puis consultez la notice avant d’ouvrir le boîtier. Ne remplacez jamais un fusible avec le contact mis.
- Repérez la référence correspondant au SRS ou à l’airbag dans la notice.
- Retirez le fusible avec la pince prévue dans le boîtier.
- Contrôlez le filament ou utilisez un multimètre en mode continuité, hors tension.
- Montez uniquement un fusible de même type et de même ampérage.
- Remettez le contact et observez le voyant sans intervenir sur les connecteurs.
Un fusible de 10 A ne doit pas être remplacé par un modèle de 15 ou 20 A pour éviter qu’il ne grille. Cette astuce peut surchauffer le câblage et créer un risque d’incendie ou de déclenchement intempestif. Le papier aluminium, le fil électrique et les fusibles bricolés sont évidemment à proscrire.
Si le fusible est grillé, je recommande de ne faire qu’un seul remplacement avec la référence correcte. S’il saute immédiatement ou après quelques secondes, remettez le véhicule hors tension et faites rechercher le défaut. Ne testez jamais un airbag ou un prétensionneur avec une lampe témoin, une batterie ou un appareil non prévu pour les circuits pyrotechniques.
Lire aussi : Quel ampérage pour une batterie de voiture ?
La batterie doit-elle être débranchée
Pour un simple contrôle du fusible, il faut au minimum couper complètement le contact et respecter les indications du constructeur. Pour toute intervention sur un connecteur, un faisceau, un airbag ou un prétensionneur, la batterie doit généralement être débranchée et un temps d’attente prévu par la documentation technique doit être respecté.
Ce délai n’est pas universel, car le calculateur peut conserver une réserve électrique. Si vous n’avez pas la procédure exacte du modèle, je préfère laisser cette partie à un professionnel équipé plutôt que de donner un délai approximatif.
Quand le diagnostic professionnel devient indispensable
Un lecteur OBD bon marché peut communiquer avec le calculateur moteur sans accéder au module SRS. Pour comprendre un défaut d’airbag, il faut donc une valise capable de lire les codes de sécurité de la marque concernée.
Le technicien commence par relever le code, puis vérifie le circuit correspondant, la résistance, les connexions et l’état du faisceau. Effacer le voyant sans réparer la cause ne constitue pas une solution. Le témoin reviendra souvent, et le système peut rester partiellement désactivé entre-temps.
Les défauts les plus courants concernent les connexions sous les sièges, les prétensionneurs, le contacteur tournant, les capteurs de choc et les problèmes de tension. Après un accident, le contrôle doit aussi porter sur les airbags déclenchés et le calculateur, car une simple remise à zéro ne remplace pas les pièces de sécurité.
Pour une intervention sur le système SRS, je considère qu’un devis clair vaut mieux qu’une réparation improvisée. Le professionnel doit pouvoir préciser le code défaut, la pièce concernée et la raison du remplacement, plutôt que proposer directement un nouveau calculateur ou un effacement électronique.
Quel coût prévoir et peut-on rouler avec le voyant
Le remplacement d’un fusible coûte généralement quelques euros, mais ce montant ne représente qu’une petite partie de la facture si le circuit présente un défaut. En France, une lecture du système SRS se situe souvent autour de 40 à 100 €, tandis qu’une réparation de faisceau ou de connecteur peut atteindre environ 80 à 300 € selon l’accès et le modèle.
| Intervention | Ordre de grandeur | Ce qui fait varier le prix |
|---|---|---|
| Remplacement du fusible | 2 à 15 € pour la pièce | Type et disponibilité du fusible |
| Diagnostic SRS | 40 à 100 € | Marque, accès au calculateur et effacement après réparation |
| Réparation d’un câblage | 80 à 300 € | Temps de recherche et emplacement du faisceau |
| Airbag ou prétensionneur | 200 à plus de 1 000 € par élément | Modèle, pièce neuve ou solution constructeur |
Techniquement, la voiture peut souvent démarrer et rouler avec le voyant allumé. Cela ne signifie pas que le véhicule est sûr, car un ou plusieurs dispositifs de retenue peuvent ne pas fonctionner en cas d’accident. Je limiterais le trajet au déplacement nécessaire vers un garage, en évitant de continuer à utiliser la voiture pendant plusieurs semaines.
Au contrôle technique, un système qui signale une défaillance d’airbag ou de prétensionneur entraîne une défaillance majeure et donc une contre-visite. Le voyant d’airbag désactivé peut avoir une autre signification lorsqu’un siège bébé est installé, mais la configuration doit correspondre à la situation réelle du véhicule.
Le bon réflexe avant de reprendre la route
Commencez par vérifier la référence dans la notice, l’état du fusible et l’apparition éventuelle du voyant après une intervention récente sur la batterie ou les sièges. Si le fusible fond de nouveau, si le voyant reste allumé ou si le véhicule a subi un choc, arrêtez les essais et faites lire le module SRS.
La pièce coûte parfois moins cher qu’un café, mais le circuit qu’elle protège concerne directement la sécurité des occupants. C’est précisément pour cette raison que je conseille une vérification simple du boîtier, puis un diagnostic professionnel dès que la cause ne se limite pas clairement au fusible lui-même.
