Une perte de puissance, un voyant moteur ou un passage en mode dégradé peut venir d’un petit composant difficile à repérer sous le capot. Pour savoir où se trouve le capteur de pression de suralimentation, il faut suivre le circuit d’air entre le turbocompresseur et le moteur, tout en tenant compte des différences entre les modèles essence et diesel.
Le capteur se repère sur le circuit d’air comprimé
- Emplacement habituel : sur le collecteur d’admission ou une durite située après l’intercooler.
- Autres noms : capteur MAP, capteur de pression d’admission ou capteur de pression turbo.
- Aspect : petite pièce noire avec une prise électrique, fixée par une vis ou un système de verrouillage.
- Symptômes d’une panne : perte de puissance, fumée, consommation excessive et voyant moteur.
- Diagnostic fiable : contrôler la prise, les durites et les valeurs à la valise avant de remplacer la pièce.
Le trouver sur un moteur turbo sans démonter inutilement
Le capteur de pression de suralimentation mesure la pression de l’air envoyé vers le moteur. Le calculateur utilise cette information pour ajuster l’injection, la commande du turbocompresseur et, selon le véhicule, la position de la vanne EGR. Une mesure fausse peut donc provoquer des réactions très différentes d’une simple perte de puissance.
Dans la plupart des voitures, je commence par suivre la grosse durite qui part du turbo vers l’intercooler, puis celle qui revient vers le collecteur d’admission. Le capteur se trouve généralement sur cette partie située après le turbo, là où l’air est comprimé.
Les deux emplacements les plus courants
- Sur le collecteur d’admission, souvent à proximité du boîtier papillon sur un moteur essence.
- Sur une conduite d’air de suralimentation, fréquemment à la sortie de l’intercooler sur un moteur diesel.
Il ressemble à un petit boîtier muni d’une prise électrique à deux, trois ou quatre fils. Il peut être maintenu par une vis Torx, deux vis, un clip ou simplement engagé dans un logement avec un joint torique. La présence d’huile légère autour de la zone n’est pas exceptionnelle, car les vapeurs du reniflard circulent dans l’admission. En revanche, une accumulation importante d’huile ou de suie mérite un contrôle plus complet.
Ne pas le confondre avec le débitmètre
Le débitmètre d’air, aussi appelé MAF, se situe habituellement près de la boîte à air, avant le turbocompresseur. Le capteur MAP, lui, mesure la pression dans l’admission et se trouve plus loin dans le circuit. La position par rapport au filtre à air permet souvent de les distinguer rapidement.
Pourquoi sa position varie selon le véhicule
Il n’existe pas un emplacement universel. Le constructeur choisit la position qui permet de mesurer la pression au meilleur endroit pour son système d’admission. Sur certains moteurs, le capteur mesure la pression dans le collecteur. Sur d’autres, il est installé sur une canalisation entre l’intercooler et le moteur.
| Configuration | Emplacement probable | Point à contrôler |
|---|---|---|
| Essence turbo | Collecteur d’admission ou conduite proche du boîtier papillon | Connecteur, joint et présence de dépôts |
| Diesel turbo | Durite de suralimentation ou collecteur, souvent après l’intercooler | Huile, suie, fissures et verrouillage de la prise |
| Moteur avec capteur T-MAP | Conduite d’admission ou collecteur | Pression et température de l’air avec une seule pièce |
| Double mesure de pression | Un capteur avant et un autre après l’intercooler | La cohérence entre les deux valeurs |
Le capteur T-MAP regroupe la mesure de pression et celle de la température de l’air. C’est une raison fréquente de confusion, car une même pièce peut être appelée simplement capteur de pression turbo dans les catalogues ou les discussions entre automobilistes.
Sur une Peugeot, Renault, Citroën, Volkswagen ou BMW, la zone générale reste similaire, mais l’accès peut changer complètement. Un cache moteur, une batterie ou une conduite d’admission peut masquer la pièce. Pour une localisation exacte, le code moteur et l’année du véhicule sont souvent plus utiles que le seul modèle commercial.
Les signes qui orientent vers ce capteur
Un capteur encrassé, défaillant ou mal branché transmet une information incohérente au calculateur. Celui-ci peut alors réduire la pression de suralimentation pour protéger le moteur. Le conducteur ressent souvent une voiture molle à l’accélération, surtout lors d’une montée ou d’une reprise sur autoroute.
- Perte de puissance à partir d’un certain régime.
- Mode dégradé avec puissance limitée et régime parfois plafonné.
- Voyant moteur ou message lié au système antipollution.
- À-coups lors des accélérations.
- Fumée noire sur certains diesels lorsque la quantité d’air mesurée ne correspond plus à l’injection.
- Consommation en hausse ou démarrage moins régulier.
Je reste prudent avec le diagnostic au seul ressenti. Une durite percée, un intercooler fuyard, une électrovanne de commande, une vanne EGR grippée ou un turbo à géométrie variable bloqué peuvent produire des symptômes proches. Un code défaut ne désigne pas toujours la pièce à remplacer : il indique parfois seulement que la pression mesurée ne correspond pas à la pression attendue.
Les codes défaut à interpréter avec recul
Des codes comme P0236, P0237, P0238, P0299 ou P0234 peuvent concerner la pression de suralimentation. Ils orientent le contrôle, mais ne prouvent pas que le capteur est hors service. Une valeur trop faible peut venir d’une fuite d’air, tandis qu’une valeur trop élevée peut être liée à la commande du turbo.
Comment le contrôler avant de le remplacer
Le premier contrôle ne demande pas forcément d’outil sophistiqué. Moteur arrêté et refroidi, je vérifie que la prise électrique est bien verrouillée, qu’aucun fil n’est coupé et que le capteur n’est pas couvert de dépôt. Il faut éviter de tirer sur les fils ou d’introduire un objet métallique dans les orifices de mesure.
- Couper le contact et attendre quelques minutes avant de débrancher la prise.
- Inspecter le connecteur et rechercher l’humidité, l’oxydation ou une cosse repoussée.
- Contrôler les durites proches et leurs colliers.
- Retirer le capteur uniquement si son accès est clairement identifié.
- Nettoyer avec un produit adapté à l’électronique, sans gratter la membrane sensible.
- Effacer le défaut après réparation, puis effectuer un essai routier contrôlé.
Avec une valise de diagnostic, la pression doit être comparée entre moteur arrêté et moteur en fonctionnement. Contact mis, moteur arrêté, la valeur lue doit rester cohérente avec la pression atmosphérique locale, généralement proche de 100 kPa au niveau de la mer, avec une variation normale selon l’altitude et la météo.
La mesure en charge doit ensuite être comparée à la consigne du calculateur. Les chiffres exacts dépendent du moteur, du régime et de la cartographie. Je déconseille donc de conclure à partir d’une valeur universelle trouvée sur un forum. La comparaison entre pression demandée et pression réelle est beaucoup plus instructive.
Lire aussi : Rodage d’une voiture neuve - combien de kilomètres ?
Nettoyer ou changer le capteur

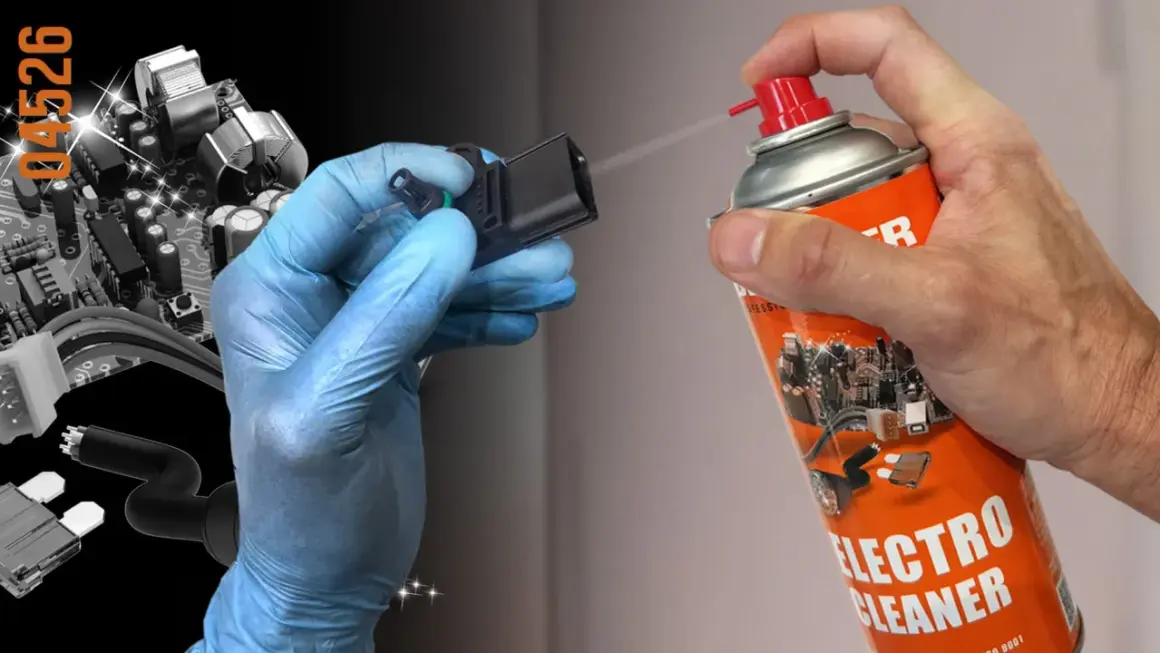

Un léger dépôt peut parfois être retiré avec un nettoyant électronique ou un nettoyant spécifique recommandé par le constructeur. Il ne faut pas utiliser de tournevis, de pinceau dur ni d’air comprimé directement sur l’élément sensible. Si le signal reste incohérent après nettoyage et contrôle du câblage, le remplacement devient plus logique.
Le remplacement prend souvent 30 à 90 minutes, selon l’accessibilité. La pièce coûte généralement entre 30 et 150 euros, tandis qu’un diagnostic en atelier peut ajouter environ 50 à 120 euros. Les tarifs varient selon la marque, la motorisation et le choix entre pièce d’origine et équipementier reconnu.
Les erreurs qui font perdre du temps et de l’argent
La première erreur consiste à remplacer directement le capteur après l’apparition d’un code défaut. J’ai souvent constaté que le véritable problème était une petite durite fendue ou un connecteur mal engagé. Une inspection visuelle de cinq minutes peut éviter l’achat d’une pièce parfaitement fonctionnelle.
La deuxième erreur est de confondre pression de suralimentation et pression de carburant. Ces circuits n’ont rien à voir. Il faut suivre les conduites d’air, repérer l’intercooler et rechercher le capteur sur la partie comprise entre celui-ci et l’admission.
Enfin, rouler longtemps avec un moteur en mode dégradé n’est pas une bonne stratégie. La panne peut rester limitée à un capteur, mais elle peut aussi révéler une fuite ou un problème de commande du turbo. Une perte brutale de puissance, une fumée inhabituelle ou un bruit de souffle justifient un contrôle rapide, surtout avant un long trajet.
Le bon réflexe pour identifier la pièce sur votre moteur
Pour localiser précisément le composant, relevez le modèle, l’année, la motorisation et si possible le code moteur. Une photo de la baie moteur permet souvent de suivre le circuit d’admission plus facilement que la recherche d’un boîtier isolé.
En pratique, cherchez une petite pièce électrique fixée après le turbo et généralement après l’intercooler. Si plusieurs capteurs se ressemblent, comparez leur position avec le schéma du constructeur et vérifiez la référence inscrite sur la pièce avant toute commande.
Le capteur de pression est important, mais il ne travaille jamais seul. Une réparation durable exige de contrôler aussi les conduites, les colliers, l’alimentation électrique et la commande du turbocompresseur. C’est cette vérification globale qui permet de retrouver une pression correcte sans changer des pièces au hasard.
