Un moteur qui démarre mal, fume, consomme davantage ou manque de reprise ne souffre pas forcément d’un injecteur hors service. Pour le savoir, il faut croiser les symptômes, les données de la valise et des mesures concrètes comme le débit de retour, la résistance électrique ou le contrôle au banc. Je détaille ici les méthodes adaptées aux moteurs diesel et essence, leurs limites, ainsi que les solutions réellement utiles pour préserver les performances et limiter les émissions.
Les contrôles qui permettent de distinguer un injecteur réellement défaillant
- Le diagnostic OBD oriente vers un cylindre, mais ne suffit pas à condamner l’injecteur.
- Le débit de retour est le contrôle moteur en place le plus parlant sur un diesel Common Rail.
- Le banc d’essai mesure le débit, la pulvérisation, l’étanchéité et le retour avec précision.
- La haute pression impose de ne jamais desserrer une conduite moteur tournant.
- Le nettoyage ne répare pas une bobine, un élément piézoélectrique ou une usure mécanique.
Les signes qui justifient un contrôle des injecteurs
Je commence toujours par le comportement du véhicule, avant de brancher le moindre appareil. Un ralenti irrégulier, des vibrations, des à-coups, une fumée noire ou blanche, un démarrage difficile et une surconsommation mesurable peuvent signaler une mauvaise pulvérisation, mais aussi un problème de pression de carburant, de compression ou de capteur.
Sur un diesel, un injecteur qui fuit peut envoyer trop de carburant dans un cylindre ou augmenter fortement le débit de retour. Sur un moteur essence, une mauvaise étanchéité peut provoquer des ratés d’allumage, une odeur de carburant et une hausse des émissions de CO et d’hydrocarbures imbrûlés. Le voyant moteur aide à localiser la zone de panne, mais il ne fournit pas à lui seul le verdict final.
Ce que la valise peut réellement confirmer
La lecture OBD permet de relever les codes défaut, les corrections de débit, la pression de rampe et parfois le temps d’injection. Une correction très éloignée de celle des autres cylindres constitue un indice intéressant, surtout si elle reste présente moteur chaud et au ralenti comme en charge.
Je me méfie en revanche d’un diagnostic qui se limite à la phrase « injecteur numéro 3 ». Le calculateur peut détecter une combustion irrégulière sans savoir si la cause vient de l’injecteur, du faisceau, de la compression ou de la pression de rail. Un code défaut désigne une anomalie, pas toujours la pièce à remplacer.
Les contrôles réalisables moteur en place
Plusieurs vérifications sont possibles sans déposer les injecteurs. Elles permettent de réduire rapidement le champ des recherches, mais elles ne donnent pas toutes le même niveau de certitude. La méthode choisie dépend du type d’injection, de l’accessibilité des raccords et des données techniques du moteur.
Le test de retour sur un diesel Common Rail
Le contrôle consiste à débrancher les retours des injecteurs et à raccorder des tubes gradués ou des récipients identiques. Après une durée définie par la procédure constructeur, on compare les volumes recueillis. Un injecteur qui renvoie nettement plus de carburant que les autres peut présenter une fuite interne ou une usure de son système de commande.
Il n’existe pas de seuil universel en millilitres valable pour tous les moteurs. La température, le régime, la durée du test et la pression de rail changent le résultat. Sur certains moteurs, le contrôle se fait au démarreur lorsque le moteur ne démarre plus, tandis que d’autres exigent un essai moteur chaud. Le bon réflexe consiste donc à comparer les injecteurs dans les mêmes conditions, et non à appliquer une valeur trouvée pour un autre modèle.
La mesure électrique
Un multimètre peut contrôler la continuité d’une bobine sur certains injecteurs essence ou diesel à solénoïde. La valeur doit être comparée aux spécifications du constructeur, car une résistance normale ne prouve pas que l’injecteur débite correctement. Elle indique seulement que l’enroulement n’est pas manifestement coupé ou en court-circuit.
Les injecteurs piézoélectriques et les systèmes haute pression demandent davantage de prudence. Une mesure inadaptée ou l’application d’une tension de test peut endommager le composant. La résistance électrique est un contrôle d’orientation, jamais un remplacement du test hydraulique.
L’écoute et l’observation
Sur un injecteur essence traditionnel, un stéthoscope mécanique ou un simple outil d’écoute permet parfois d’entendre le claquement régulier de la commande. Cette méthode peut révéler un injecteur qui ne s’ouvre pas, mais elle ne permet pas de juger la qualité du jet ni l’équilibre des débits.
Une observation de la fumée, de l’odeur des gaz et de la stabilité du ralenti complète le diagnostic. Elle reste cependant subjective. Je l’utilise pour formuler une hypothèse, puis je la vérifie avec une mesure, car un moteur qui fume n’accuse pas automatiquement ses injecteurs.

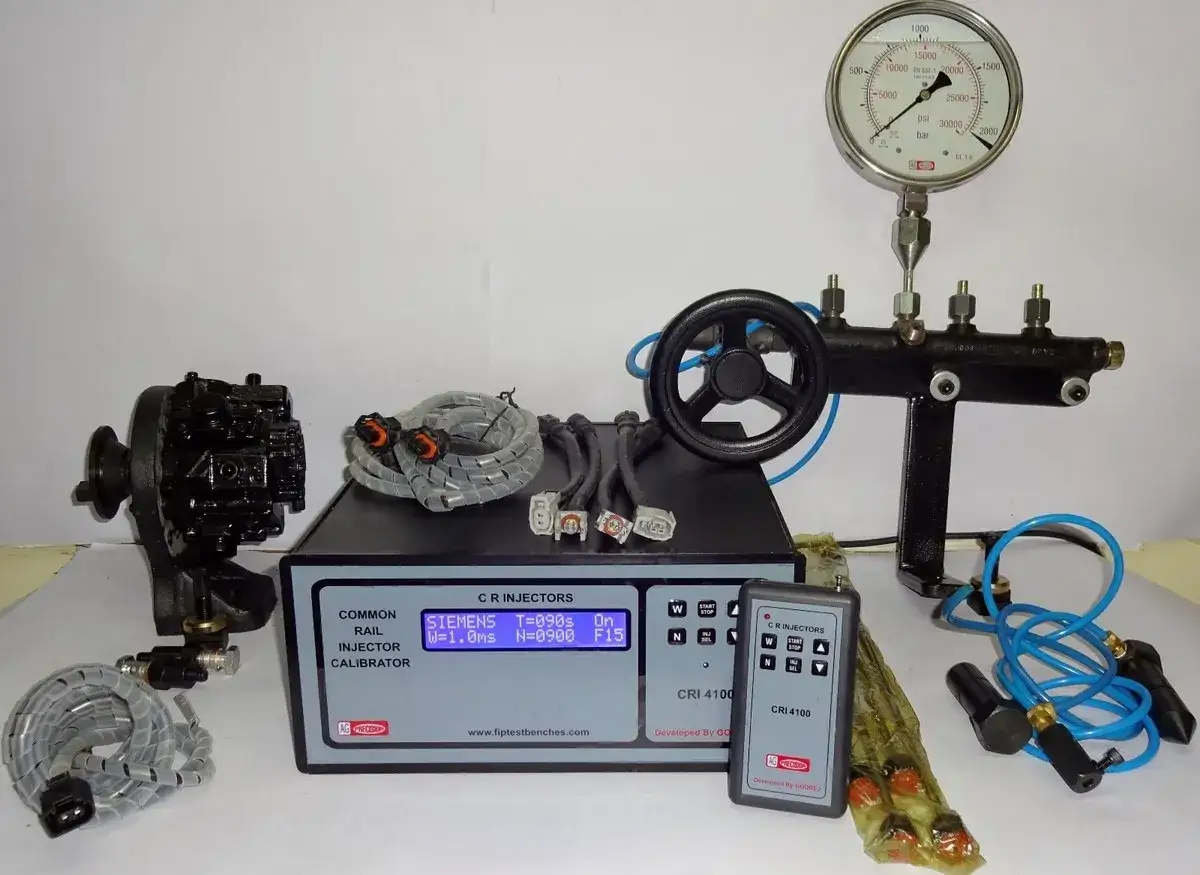

Ce que révèle un banc d’essai professionnel
Lorsque les contrôles sur le véhicule restent ambigus, la dépose et le passage au banc apportent une réponse beaucoup plus solide. L’injecteur est commandé avec un fluide d’essai et soumis à plusieurs cycles représentatifs de son fonctionnement. Le technicien observe notamment le débit d’injection, le débit de retour et la forme du jet.
| Contrôle | Ce qu’il indique | Limite principale |
|---|---|---|
| Débit injecté | Équilibre entre les injecteurs et quantité délivrée | Doit être comparé au protocole du modèle |
| Débit de retour | Fuite interne et usure hydraulique | Un seuil générique peut induire en erreur |
| Forme du jet | Pulvérisation régulière ou jet déformé | Impossible à juger correctement à l’œil nu sur le véhicule |
| Étanchéité | Fuite lorsque l’injecteur est fermé | Demande un matériel adapté à la pression concernée |
| Codage et correction | Compatibilité avec le calculateur après remplacement | La procédure varie selon la marque et le système |
Sur un Common Rail moderne, le banc peut aussi contrôler la pré-injection, l’injection principale et la post-injection. Cette dernière participe notamment à la régénération du filtre à particules. Un injecteur qui dose mal peut donc perturber la combustion et accélérer le remplissage du FAP en suie, sans que le filtre soit nécessairement à l’origine de la panne.
Le rapport de banc est particulièrement utile lorsqu’il faut choisir entre nettoyage, réparation ou remplacement. Je recommande de demander les valeurs avant et après intervention, plutôt qu’une simple mention « injecteur testé OK ». Un résultat chiffré permet de comprendre la décision et d’éviter le remplacement préventif de quatre pièces lorsqu’une seule est réellement hors tolérance.
Diesel et essence ne se testent pas de la même façon
La méthode de diagnostic doit suivre la technologie utilisée. Un injecteur essence indirect fonctionne à une pression bien plus faible qu’un injecteur diesel Common Rail ou qu’un système essence à injection directe. Les outils et les précautions ne sont donc pas interchangeables.
| Système | Contrôles pertinents | Intervention à privilégier |
|---|---|---|
| Essence à injection indirecte | Résistance, écoute, équilibre des débits, étanchéité et pulvérisation | Nettoyage au banc si les débits sont déséquilibrés |
| Essence à injection directe | Valise, pression haute, corrections et banc spécialisé | Diagnostic professionnel, car la pression et la commande sont complexes |
| Diesel Common Rail | Retour de fuite, pression de rampe, corrections et banc haute pression | Comparer les retours puis confirmer au banc si nécessaire |
| Diesel ancien à pompe mécanique | Tarage, pression d’ouverture, pulvérisation et étanchéité | Contrôle et tarage par un spécialiste de l’injection |
Pour un moteur essence indirect, un appareil de nettoyage avec contrôle de débit peut suffire dans de nombreux cas. Pour un diesel moderne, un kit de retour est pratique pour orienter le diagnostic, mais il ne vérifie pas la pulvérisation. La technologie du moteur détermine la valeur du test, pas le nom commercial de l’appareil.
Nettoyage, réparation ou remplacement
Un nettoyage peut améliorer la situation lorsque les injecteurs sont encrassés par des dépôts et que leurs composants restent mécaniquement sains. Un additif dans le réservoir coûte généralement 15 à 30 euros, mais son effet reste limité sur un injecteur très déséquilibré ou qui fuit. Il ne remplace pas une mesure avant et après traitement.
Le nettoyage avec dépose, ultrasons ou machine spécialisée offre un contrôle plus sérieux. En France, il faut souvent prévoir environ 120 à 180 euros pour une prestation professionnelle, hors démontage complexe, selon le nombre d’injecteurs et la technologie utilisée. Un injecteur piézoélectrique ou un modèle essence à injection directe peut demander un équipement spécifique et coûter davantage.
Le remplacement devient logique lorsque le banc confirme une usure interne, une fuite persistante, une bobine défectueuse ou une pulvérisation impossible à rétablir. Sur un diesel Common Rail, le prix de la pièce peut aller d’environ 150 à plus de 500 euros par injecteur, auxquels s’ajoutent la main-d’œuvre, les joints et parfois le codage.
Lire aussi : Combien contient le réservoir AdBlue d’une Citroën C3 ?
Le codage après remplacement
De nombreux systèmes Common Rail utilisent un code de calibration inscrit sur l’injecteur. Après montage, ce code doit être enregistré dans le calculateur afin que la quantité commandée corresponde au débit réel de la pièce. L’absence de codage peut provoquer un ralenti instable, des corrections excessives ou un fonctionnement dégradé.
Cette opération n’est pas nécessaire de la même manière sur tous les moteurs. Je vérifie donc toujours la procédure propre au véhicule avant de commander la pièce. Un injecteur neuf mal paramétré peut donner l’impression d’être défectueux, alors que le problème vient de la mise en service.
Les erreurs qui faussent le diagnostic
La première erreur consiste à remplacer un injecteur uniquement parce qu’un code défaut désigne son cylindre. Il faut aussi contrôler le connecteur, le faisceau, la pression de carburant, l’état de la batterie et, si nécessaire, la compression moteur.
La deuxième est de desserrer une conduite haute pression pour « voir si le carburant sort ». Sur un Common Rail, le carburant peut atteindre plusieurs centaines de bars et dépasser 2 000 bars selon le système. Une fuite sous pression peut pénétrer la peau. Ce contrôle est réservé à un professionnel équipé et formé.
- Comparer des volumes mesurés avec des durées différentes.
- Réaliser un test de retour avec des raccords mal étanchés.
- Confondre un injecteur encrassé avec une pompe haute pression usée.
- Utiliser une valeur de résistance prise sur un autre moteur.
- Ajouter un produit nettoyant alors que l’huile contient déjà du carburant.
- Oublier de remplacer les joints et de nettoyer le logement lors de la repose.
Un niveau d’huile qui monte sur un diesel doit alerter, car du carburant peut passer dans le carter à la suite d’une mauvaise combustion ou d’une régénération FAP interrompue. Dans ce cas, je conseille de limiter l’utilisation du véhicule et de faire contrôler rapidement l’huile, les injecteurs et le système de dépollution.
Le diagnostic le plus rentable commence par une mesure simple
Pour un diesel qui démarre encore, le contrôle du débit de retour est souvent le meilleur premier filtre. Pour un moteur essence, l’équilibre des débits, les ratés d’allumage et l’étanchéité donnent une orientation plus pertinente qu’un simple bruit d’injecteur.
Le banc d’essai devient indispensable lorsque les symptômes persistent, que les valeurs sont proches de la limite ou qu’un remplacement coûteux se profile. En pratique, un diagnostic facturé entre 30 et 100 euros peut éviter une dépense de plusieurs centaines d’euros sur une pièce inutilement remplacée.
Un injecteur sain favorise une combustion régulière, une consommation maîtrisée et une dépollution efficace. La bonne démarche consiste à identifier la technologie, mesurer dans les conditions prévues par le constructeur, puis décider seulement après entre nettoyage, réparation et remplacement.
