Au moment où l’on coupe un moteur diesel, un léger à-coup est parfois normal, mais des vibrations fortes, une perte de puissance ou un voyant moteur ne le sont pas. Le boîtier papillon, aussi appelé doseur d’air, joue un rôle discret mais important dans la gestion de l’admission, de la vanne EGR et de la dépollution. Je vous explique son fonctionnement, les symptômes d’une panne et les contrôles réellement utiles avant de remplacer une pièce.

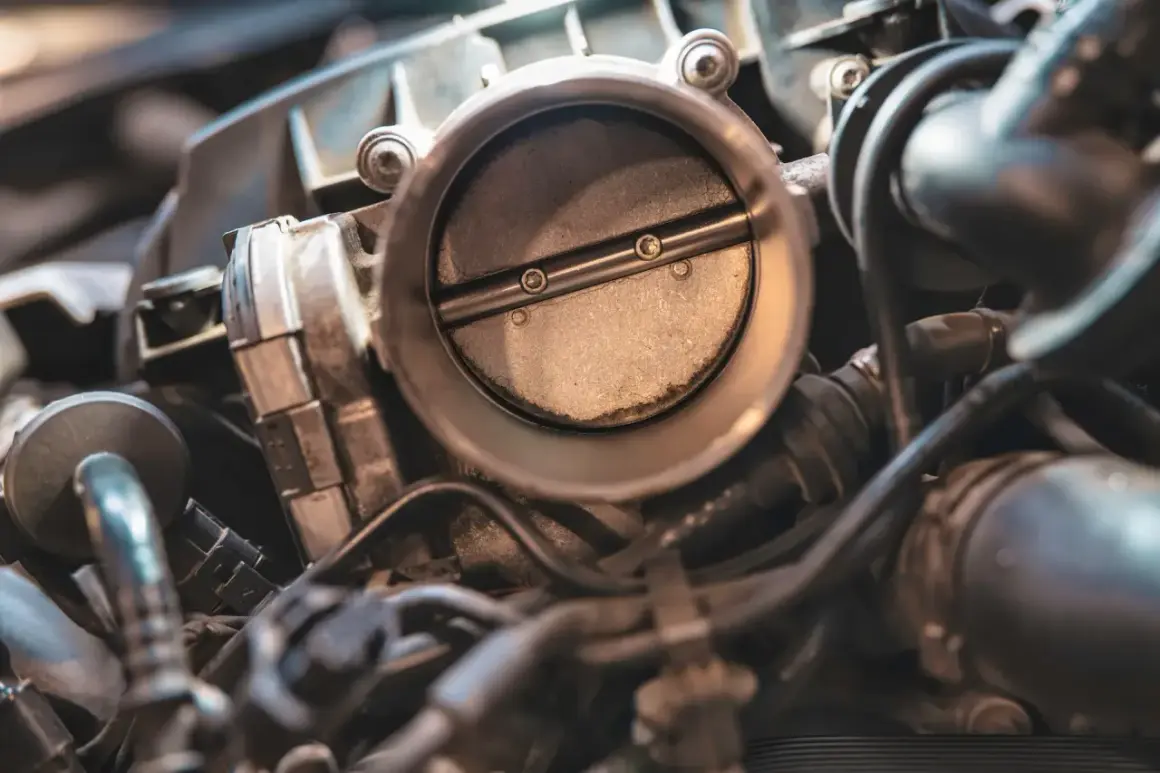

Le boîtier papillon diesel régule l’air pour mieux contrôler l’EGR et l’arrêt moteur
- Il ne commande pas directement l’accélération comme sur un moteur essence.
- Il aide à doser les gaz réintroduits par la vanne EGR.
- Il réduit les vibrations à l’arrêt en fermant momentanément l’admission.
- Un encrassement peut provoquer à-coups, perte de puissance et voyant moteur.
- Un nettoyage coûte souvent moins cher qu’un remplacement, mais un diagnostic OBD reste indispensable.
À quoi sert le boîtier papillon sur un diesel
Sur un moteur essence, le papillon dose principalement l’air admis pour contrôler la charge du moteur. Sur un diesel, le principe est différent puisque le calculateur agit d’abord sur la quantité de gazole injectée. Le moteur fonctionne généralement avec un excès d’air, ce qui signifie qu’il n’a pas besoin d’un papillon pour accélérer.
Le boîtier présent sur les diesels modernes est donc plutôt un volet de commande d’air. Il module l’admission selon les ordres du calculateur afin d’obtenir les bonnes conditions pour la recirculation des gaz d’échappement et certaines phases de fonctionnement. C’est une nuance importante, car beaucoup de conducteurs pensent à tort qu’il s’agit d’un accélérateur classique.
Un fonctionnement piloté par le calculateur
Le volet est souvent actionné par un petit moteur électrique. Le calculateur commande son ouverture en tenant compte du régime, de la charge, de la température, de la pression d’admission et de la position de la vanne EGR. Un capteur intégré lui indique ensuite la position réelle du papillon.
À pleine charge, le volet est largement ouvert pour laisser entrer suffisamment d’air. À charge partielle, il peut se fermer progressivement. Il ne bloque donc pas en permanence l’admission et ne remplace ni le débitmètre, ni le turbocompresseur, ni la vanne EGR.
Son rôle central dans la vanne EGR et la dépollution
La vanne EGR renvoie une partie des gaz d’échappement vers l’admission afin de réduire la formation des oxydes d’azote, ou NOx. Pour que cette recirculation fonctionne correctement, il faut créer une différence de pression entre l’échappement et l’admission. Le boîtier papillon y contribue en réduisant légèrement le passage d’air frais.
Le calculateur peut ainsi laisser entrer une quantité maîtrisée de gaz brûlés sans perturber excessivement la combustion. Le dosage doit rester précis, car trop de gaz EGR peuvent entraîner un moteur creux, de la fumée et une accumulation de suie. Pas assez de recirculation peut, à l’inverse, augmenter les émissions de NOx.
Le boîtier papillon et la vanne EGR sont liés
Ces deux éléments sont souvent confondus, alors qu’ils n’ont pas la même fonction. La vanne EGR contrôle le passage des gaz d’échappement, tandis que le boîtier papillon ajuste la quantité d’air frais entrant dans le moteur. Le calculateur les fait travailler ensemble.
Dans la pratique, une panne de l’un peut être interprétée comme un défaut de l’autre. C’est pourquoi je déconseille de remplacer directement la vanne EGR après l’apparition d’un voyant antipollution. Une mesure des positions commandées et réelles, associée aux valeurs du débitmètre, donne une orientation bien plus fiable.
Pourquoi le moteur diesel en a besoin à l’arrêt
Le boîtier papillon intervient aussi lors de la coupure du moteur. En fermant brièvement l’arrivée d’air au moment où l’injection s’arrête, il permet une extinction plus douce. Le résultat se ressent surtout sur les diesels récents, qui produisent alors moins de secousses et de claquements.
Si le volet reste ouvert ou fonctionne avec retard, le moteur peut trembler fortement pendant une ou deux secondes à l’arrêt. Ce symptôme ne suffit toutefois pas à condamner le boîtier, car un support moteur usé, une vanne EGR grippée ou un problème d’injection peuvent produire une sensation proche.
Une aide possible pour certaines phases de dépollution
Selon la conception du moteur, le volet d’admission peut aussi participer à la gestion thermique de la combustion et à la régénération du filtre à particules. Son action facilite alors le contrôle du débit d’air pendant une phase particulière. Cette fonction n’est pas identique sur tous les modèles, il faut donc se référer à la stratégie de gestion propre au moteur.
Il serait exagéré de dire que le boîtier papillon nettoie le FAP ou remplace un système SCR. Il fait partie d’un ensemble comprenant notamment le débitmètre, l’EGR, le filtre à particules, les sondes de température et parfois l’injection d’AdBlue. Une défaillance peut perturber cet ensemble, mais elle n’est pas automatiquement responsable de tous les défauts antipollution.
Les symptômes d’un boîtier papillon diesel défaillant
Un volet encrassé par un mélange d’huile et de suie peut devenir lent ou se bloquer. Les symptômes varient selon qu’il reste trop ouvert, trop fermé ou que son moteur électrique ne répond plus correctement. Voici les signes que je considère les plus parlants.
| Symptôme | Cause possible | Contrôle conseillé |
|---|---|---|
| À-coups à bas régime | Volet grippé, EGR perturbée ou débit d’air incohérent | Lecture OBD et observation de la position du volet |
| Perte de puissance | Volet trop fermé, admission encrassée ou mode dégradé | Valeurs de pression et de débit d’air |
| Fortes vibrations à l’arrêt | Fermeture incomplète du volet ou problème de commande | Test d’actionneur moteur coupé |
| Voyant moteur ou antipollution | Capteur de position, moteur électrique, câblage ou EGR | Codes défauts et données en temps réel |
| Démarrage difficile | Volet bloqué fermé ou défaut associé dans l’admission | Contrôle mécanique avant remplacement |
La présence de suie autour du volet est fréquente sur un diesel équipé d’une EGR. Elle ne signifie pas nécessairement que la pièce est hors service. Un dépôt modéré se nettoie souvent, alors qu’un engrenage cassé, un moteur électrique défaillant ou un capteur incohérent impose généralement le remplacement du boîtier.
Comment diagnostiquer et réparer le problème
Le premier contrôle consiste à lire les défauts enregistrés avec une valise, puis à vérifier les données en direct. Il faut comparer la position demandée par le calculateur avec la position réellement mesurée. Les codes liés au papillon peuvent orienter le diagnostic, mais ils ne prouvent pas toujours que la pièce est seule en cause.
Les contrôles à effectuer dans le bon ordre
- Inspecter le connecteur, le faisceau électrique et les durites d’admission.
- Vérifier que le volet bouge sans point dur et que le boîtier n’est pas rempli de dépôts.
- Contrôler le débitmètre, la vanne EGR et les éventuelles fuites d’air.
- Effectuer un test d’actionneur avec la valise de diagnostic.
- Nettoyer ou remplacer le boîtier, puis réaliser un apprentissage si le constructeur le prévoit.
Le nettoyage peut suffire lorsque le mécanisme est simplement chargé de suie. Il faut déposer la pièce avec précaution, protéger le moteur électrique et utiliser un produit adapté. Je déconseille de forcer le volet à la main sur un modèle motorisé, car le réducteur ou le capteur de position peut être endommagé.
À titre indicatif, un nettoyage professionnel se situe souvent autour de 80 à 150 euros. Un boîtier neuf ou de qualité équivalente peut coûter environ 250 à 600 euros pour la pièce, parfois davantage sur certains véhicules, auxquels s’ajoutent la main-d’œuvre et l’éventuel calibrage électronique. Le prix réel dépend du moteur, de l’accessibilité et de la nécessité de traiter aussi l’admission ou l’EGR.
Lire aussi : Quand changer ses bougies d'allumage et à quel prix ?
Peut-on continuer à rouler
Une voiture qui présente seulement une légère vibration à l’arrêt peut généralement rejoindre un atelier, en restant attentif à l’évolution du problème. En revanche, une forte perte de puissance, un volet bloqué fermé, une fumée importante ou un moteur qui cale justifient un contrôle rapide. Rouler longtemps en mode dégradé peut compliquer le diagnostic et solliciter davantage le système de dépollution.
Ce que le boîtier papillon révèle sur l’état du diesel
Cette pièce est rarement la cause isolée d’un problème d’admission. Un boîtier très encrassé peut signaler une utilisation principalement urbaine, une EGR qui fonctionne mal, une remontée d’huile excessive ou un entretien négligé. Nettoyer le volet sans rechercher l’origine des dépôts apporte parfois un soulagement temporaire seulement.
Pour préserver le système, je privilégie des vidanges régulières avec une huile conforme aux préconisations du constructeur, le remplacement du filtre à air et des trajets assez longs pour permettre au moteur d’atteindre sa température normale. Cela ne supprime pas l’encrassement, mais limite les conditions qui l’accélèrent.
En clair, le boîtier papillon d’un diesel ne sert pas principalement à accélérer. Il dose l’air pour piloter l’EGR, adoucir l’arrêt du moteur et accompagner la stratégie de dépollution. Avant de le remplacer, il faut toujours vérifier la commande électrique, l’état mécanique du volet et les composants qui travaillent avec lui.
